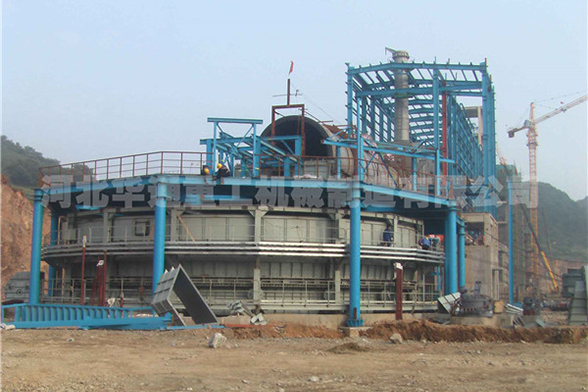

烧结环冷机的驱动装置由两套互成 162°的传动系统组成。每个系统都由电机、减速机、主动摩擦轮、被动摩擦轮组成。其特点是两套系统完全相同，以提供相同的动力和运动。两套系统都是悬挂在固定的门形框架上的，整个传动系统可以绕门形框架上的轴产生少量转动以吸收回转框架运行过程中的震动。用螺钉联接在回转框架上的摩擦板在摩擦轮的带动下可绕内、外水平轨道作圆周运动。

环冷机的台车体是用铰链连接在回转框架上的，台车体在受料区域接受从给矿漏斗卸下的炽热的烧结矿后，随回转框架沿水平圆形轨道做圆周运动。在卸矿区，水平圆形轨道改为向下弯曲的曲轨，装满烧结矿的台车体底板随曲轨轨迹倾斜，将冷却的烧结矿从排料斗卸出，完成一个循环。

烧结环冷机卸灰小车电源滑触线总是漏雨被烧问题故障现象：电刷磨损太快。

烧结环冷机卸灰小车电源滑触线总是漏雨被烧原因：
　　1、接头不平整
　　2、载流量过大，电弧灼伤
　　3、弹簧压力太大
　　处理方法：
　　1、按要求重新连接导轨
　　2、增加导电器在数量
　　3、减少弹簧压力
　　故障现象：电刷侧面擦伤和表面有粒凹坑
　　故障原因：
　　1、导电器在导管内定位不好，滚轮磨损，　　2、电刷与导管接触不良产生火花灼伤
　　3、电流过大
　　处理方法：
　　1、更换液轮或导电器　　2、检查导轨接头，使平整光滑，使电刷与导轨接触面积60-90%，增加导电器数量。
